TASARIM STÜDYOSU 3

TIP KÜTÜPHANESİ ANALİZ PAFTASI

Zemin kat ,1.kat ve 2.kattan oluşan 3 katlı yapı Tıp Kütüphanesi olarak tasarlanmıştır.Kütüphane planlarında eğrisel formlar kullanarak amorf bir yapı oluşturulmuştur.daha steril bir alan oluşturmak için zeminde epoksi kaplama kullanılmıştır.Temel tasarım ilkelerinden simetri ile tasarım yapılarak daha sakin ve dengeli bir atmosfer yaratılmak istenmiştir.Kütüphanenin zemin katı çalışma alanları ve kütüphaneden ouşmaktadır.1. katta kollektif çalışma alanları tasarlanmıştır.2.katta ise tıp labaratuvarları ve personel için dinlenme odaları bulunmaktadır.

VAZİYET PLANI

Tıp kütüphanesi vaziyet palnında 16.000 metrekarelik alanda çalışılmıştır.Peyzaj tasarımında aks belirten ağaçlardan olan ardıç ağaçları kullanılarak yol aksları belirlenmiştir.Sert ve yumuşak zemin ayrımı yapılarak hem yürüyüş alanları birbirinden ayrılmış hem de hoş bir estetik tasarım oluşturulmuştur.Tasarım alanının tam ortasında konumlandırılmış havuz etrafı dinlenme ve gezinme noktaları oluşturulmuştur.Havuz ile bu noktalar arası köprü ile birbirine bağlanmıştır.

ZEMİN KAT-1.KAT VE 2.KAT PLANLARI

RENDERLAR

AA KESİTİ

zemin yaklaşık 500 metrekarelik bir alana oturmaktadır.Girişte sizi ölümsüzlüğü sembolize etmesiyle bilinen hayat ağacı karşılamaktadır.Hayat ağacının sağında solunda oturma ve kitap okuma birimleri bu ağacın hemen akasında bir karşılama bankosu bulunmaktadır.Zemin kat kütüphane olarak tasarlanmıştır.

1. katta kollektif çalışma alanları yer almaktadır.Kollektif çalışma odaları altı kişiden on kişiye kadar toplu çalışmalar için tasarlanmıştır. Mahal bölümlemesi duvar yerine cam bölmelerle birbirinden ayrılmıştır.

2.kat laboratuvarlardan oluşmaktadır ve yaklaşık 500 metrekare alan kaplamaktadır. Hayat ağacı ortada bulunan galeri boşluğundan yukarı doğru uzanmaktadır.

AA KESİTİ

Tıp Kütüphanesi AA Kesitinde amorf olarak tasarlanmış merdiven binanın tam ortasından geçen aks hizasında arka cephe duvarına bitişik olacak şekilde tasarlanmıştır.Arkada bulunan pencereler sayesinde odalar ve mahal alanları doğal ışıkla aydınlatmaya imkan sağlamaktadır.kesitte çalışma alanları ,kütüphane ve laboratuvar alanı görülmektedir.

BB KESİTİ

Tıp Kütüphanesi BB kesitinde zemin katında bulunan kütühane ve çalışma alanı tasarımı orta katta bulunan kollektif çalışma alanları ve en üst katta bulunan laboratuvarlar gösterilmektedir.

DUVAR GÖRÜNÜŞÜ

Tıp Kütüphanesi CC görünüşünde duvardaki kabartma detayı dikkat çekmektedir. Amorf olarak tasarlanmış merdiven malzemesi cam olarak kullanılmıştır.Aydınlatma olarak ise ray spot aydınlatma tercih edilmiştir.

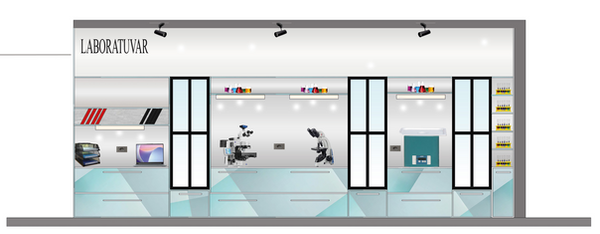

LABORATUVAR GÖRÜNÜŞÜ

Tıp Kütüphanesi laboratuvar alanında duvarlarda ve dolap kapaklarında kullanılan renkli cam malzeme steril bir ortam tasarımı için seçilmiştir.

JENERİK PAFTASI

Tıp Kütüphanesi jenerik paftası planlar renderlar kesitler ve görünüşlerin yer aldığı tüm tasarımın tek paftada akatarıldığı bir düzenlemedir.

RENDERLAR

Tıp Kütüphanesi zemin katı dokuz adet render ile resimlenmiştir.Bu renderlarda çalışma ve kütüphane alanı giriş ve karşılama alanı,sirkülasyon alanı ,ölümsüzlük sembolü olarak görülen cam fanus içerisindeki zeytin ağacı modellenerek render olarak resimlenmiştir.

MAKET RESİMLERİ

Tıp kütüphanesinin cephe görünüşünün maketi fotobloklarla yapılmıştır.Maket resminde giriş pencereler ve balkonlar gösterilmektedir.

Tıp Kütüphanesi zemin kat maketi fusion 360 katı modelleme progrmında modellenmiş ve 3D baskısı alınmıştır.Zeminde giriş ,eğrisel oturma alanı ve giriş mahalinin hemen ortasında cam ile ayrılmış ölümsüzlüğü simgeleyen zeytin ağacı hemen arkasında karşılama bankosu ve onun da arkasında amorf tasarlanmış bir merdiven gösterilmektedir.

Tıp Kütüphanesi 1.katında kollektif çalışma alanları tasarlanmıştır.Çalışma alanlarının duvarları eğrisel çalışılmış ve

Tıp Kütüphanesinin 2.katında laboratuvarlar ve ve ortada yine zeytin ağacı gösterilmektedir.

TASARIM STÜDYOSU 4

LEGOLAND KONSEPT PAFTASI

Tematik Alışveriş merkezi Proje Başlığı altında Legoland isimli Alışveriş Merkezi Tasarımı Çalışılmıştır.

Legoland alışveriş merkezinin alt katı oyun alanları ,yemek alanı ve marketten üst katı da alışveriş mağazalarından oluşmaktadır.

Bu proje, Lego’nun birbirine geçen modüler formundan ilham alınarak tasarlanmış dinamik, etkileşimli ve kullanıcı odaklı bir alışveriş merkezi iç mekân kurgusunu ele almaktadır. Tasarımın temel çıkış noktası, Lego parçalarının bir araya gelerek sınırsız kombinasyon oluşturabilme potansiyelidir. Bu anlayış, mekânın esnek kullanımı, renk dengesi ve modüler mobilya sistemleriyle iç mekâna yansıtılmıştır.

Zemin, tavan ve duvar yüzeylerinde Lego’nun ölçeksel geometrisi yeniden yorumlanmış; farklı renk bloklarıyla mekânda yönlendirme, bölümlendirme ve görsel dinamizm sağlanmıştır. Oyun, keşif ve etkileşim kavramları kullanıcı deneyiminin merkezine yerleştirilmiştir. Alışveriş, yeme-içme ve dinlenme alanları, çocuklar ve yetişkinler için eğlenceli ve bütüncül bir atmosfer yaratacak şekilde birbiriyle uyum içinde kurgulanmıştır.

Tasarım, sürdürülebilir malzeme kullanımı ve modüler mobilya sistemleriyle değişen ihtiyaçlara kolayca uyum sağlayabilmektedir. Böylece Legoland ruhu, yalnızca estetik bir referans değil, aynı zamanda işlevsel bir tasarım ilkesi olarak iç mekânın tamamına entegre edilmiştir.

VAZİYET PLANI

WhatsApp Görsel 2025-05-02 saat 22.44.34_a8f1930a.jpg

Legoland vaziyet planı lego parçalarının birbirine geçmesinden ilham alınarak tasarlanmış sert ve yumuşak zemin birbirine grift konumlandırılarak peyzaj tasarımı yapılmıştır.Girişin hemen solunda bir oyun parkı ve sağında otopark konumlandırılmıştır.Vaziyet planı peyzajın çeşitli bölgelerinde süs havuzlarıyla tamamlanmıştır.

PLANLAR

legoland zemin katı girişinde güvenlik ve ardından legolardan oluşan bir karşılama takı bulunmaktadır.Üst kata yürüyen merdiven ve asansör ile çıkılmaktadır ve zemin katın ortasında bulunmaktadır.zemin katta solda food coart ve market sağda ise lego oyun alanları ve Wcler bulunmaktadır.

Legoland üst katı alışveriş mağazalarından oluşmaktadır.Alışveriş mağazaları lego şeklinde girintili çıkıntılı bir şekilde galeri boşluğundan konsol şeklinde dışa çıkık bir şekilde tasarlanmıştır.

AA KESİTİ

Legoland AA kesitinde zemin katta food court mutfağı , oyun alanları ortadaki galeri boşluğu ve hemen arkasında legolardan oluşan bir şelale üst katta ise alışveriş merkezleri ve sirkülasyon alanları gösterilmektedir.

BB KESİTİ

Legoland BB kesitinde zemin katta giriş ve karşılama alanı ,market teknik oda ve sirkülasyon alanları gösterilmiştir.Üst katta ise alışveriş mağazaları ve sirkülasyon alanları gösterilmektedir.

CC KESİTİ

Legoland CC kesitinde zemin katta oyun alanları karşılama alanı asansör ve yürüyen merdiven ; üst katta ise dinlenme alanı ve alışveriş merkezi gösterilmektedir.

FOOD COART GÖRÜNÜŞÜ

Legoland görünüş çiziminde yemek alanı-food court un görünüşü gösterilmektedir. Yemek alanı lego parçalarının düzensiz ve asimetrik bir araya gelmesiyle alışveriş merkezinin diğer alanlarından ayrılmıştır .Görünüş çizimi photoshopta renklendirlmiştir.

MAĞAZA GÖRÜNÜŞÜ

Legoland mağaza görünüş çiziminde üst katta bulunan mağazaların görünüşü gösterilmektedir.Mağaza cepheleri lego parçalarının asimetrik ve farklı yüksekliklerde konumlandırılmasıyla tasarlanmıştır.Cepheye hareket katmak için yapılan tasarım lego parçalarının klasik renkleriyle autocatte çizilmiş, photoshopta renklendirilmiştir.

MOBİLYA DETAY ÇİZİM PAFTASI

Legoland üst katında bulunan oyuncak ve legoların satıldığı alışveriş mağazası ürün teşhir rafı çizimde 1/20 ölçekte çizilmiştir. Lego parçalarının klasik renklerine sahip ürün teşhir rafı birbirine geçen lego parçalarından ilham alınarak tasarlanmıştır.

RENDERLAR

legoland alışveriş merkezinde bulunan Lego oyuncak mağazası, yemek alanı ,ve mağaza görünüşleri üç boyutlu render alınarak görselleştirilmiştir.Hepsinin tasarımında ve renklendirlmesinde legolardan ilham alınmıştır.

YARIŞMA PAFTASI

Legoland alışveriş merkezi tasarımım Okulum tarafından Türkiye çapında İçmimarlık öğrencileri katılımıyla düzenlenen yarışmaya gönderilmeye değer bulunmuş ve pafta tasarımı yarışma koşullarına uygun olarak yapılmıştır. Yarışma henüz sonuçlanmamıştır. Sonuçlar açıklandığında web sitesinde güncelleme yapılacaktır.

TASARIM STÜDYOSU 5

NEURASEA OTEL ANALİZ PAFTASI

9000 metrekarelik alanda konumlandırılan Neurasea otel analiz paftasında swot analizi rüzgar güneş analizi konum analizi ve ulaşım analizi yapılmıştır.Fonksiyon şeması renklendirilip perspektif olarak paftaya yerleştirilmiştir.

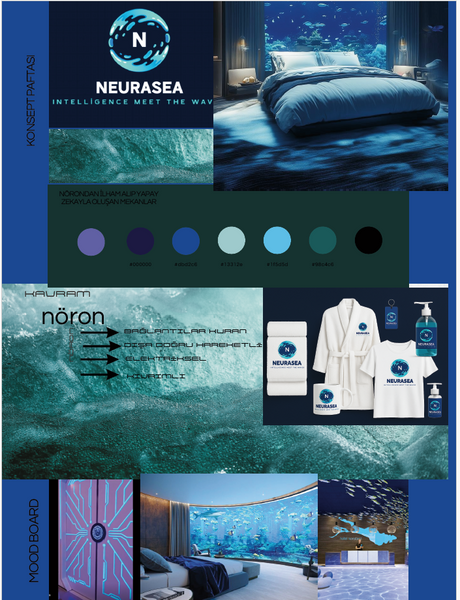

NEURASEA OTEL KONSEPT PAFTASI

Neura sea otel bir AI otel olarak tasarlanmıştır ve odalarında kişiselleştirlmiş deneyimler sunmaktadır.Dijital ekranlarla farklı dünyalara taşıyan otel renkleri neon mavi ve tonları olarak belirlenmiştir.

NEURASEA OTEL MOODBOARD

Otel moodboardu neon mavi ve tonları olarak tasarlanmıştır.Otel logosu yapay zekaya bir gönderme olarak beynimizdeki nöron bağlantıları ve deniz dalgasının stilize edilmesi ile tasarlanmıştır.Keza aynı şekilde otel ismi de buradan gelmektedir.Otelde bulunan hediye ürünler mağazasında satılmak üzere ve odalarda kullanılmak üzere otelin amblemlerini taşıyan ürünler tasarlanmıştır.

NEURASEA OTEL

VAZİYET PLANI

BODRUM KAT PLANI

ZEMİN KAT PLANI

Neurasea Otel yaklaşık 9000 metrakarelik kullanım alanına sahiptir.Bu alanın güney cepheden kuzey cepheye doğru uzanmaktadır ve sırasıyla açık havuz ,snack bar,otel binası ve otoparklar olacak şekilde tasarlanmıştır.

Neurasea Otel -2.kat planı güneyden kuzeye kapalı havuz açık oturma alanı ve snack bar,kapalı havuzlar,kabinler ve wcler, servis asansörü ve ana mutfak koridor boyunca solda masaj odası ve sauna hamam, resepsiyon ve dinlenme alanları ,sağda ise depolar personel yemekhanesi, ve personel odalarından oluşmaktadır.

4 adet girişi bulunan otelin ana giriş kapısı zemin katta bulunmaktadır.Aı teknolojisiyle donatılmış otelin girişinde sizi resepsiyonun hemen arkasında 10metre çapında ve silindir bir formda tasarlanmış dijital bir ekran olan akvaryum karşılamaktadır.Akvaryum alanına entegre edilmiş bir adet müşteri asansörü ve hemen akvaryum arka tarafında da merdivenler bulunmaktadır.Bu katta açık alana da sahip olan bir adet ana restaurant ve bir adet de AI restaurant bulunmaktadır.Bu restaurantlara hizmet eden birer adet mutfak yer almaktadır.Zemin katın kuzey tarafında ise alışveriş merkezi hemen arkasında lobi ve devamında da bir adet cafe ve bir adet de AI cafe bulunmaktadır.

1. KAT PLANI

Neurasea otel 1.katında 45 adet oda bulunmaktadır.Bu odalardan üç tanesi Junıor suıt olarak tasarlanmıştır.Diğer odalar ise standart çift kişilik oda tipindedir.Otel odalarını iki farklı koridora ayıran ve ortada sirkülasyon alanı olan dijital akvaryum bulunmaktadır.Dijital akvaryum içi yönetici odası olarak tasarlanmıştır.yine her katta olduğu gibi bu katta da ikisi servis asansörü biri müşteri asansörü olmak üzere üç asansör ve bir adet housekeeping odası ve bir adet teknik oda bulunmaktadır.

2. KAT PLANI

Neurasea otel 2.katında 45 adet oda bulunmaktadır.Bu odalardan 4 tanesi Junıor suıt olarak tasarlanmıştır.Diğer odalar ise standart çift ve tek kişilik kişilik oda tipindedir.Otel odalarını iki farklı koridora ayıran ve ortada sirkülasyon alanı olan dijital akvaryum bulunmaktadır.Dijital akvaryum içi yönetici odası olarak tasarlanmıştır.yine her katta olduğu gibi bu katta da ikisi servis asansörü biri müşteri asansörü olmak üzere üç asansör ve bir adet housekeeping odası ve bir adet teknik oda bulunmaktadır.

3. KAT PLANI

Neurasea otel 3.katında 45 adet oda bulunmaktadır.Bu odalardan 6 tanesi Junıor suıt olarak tasarlanmıştır.Diğer odalar ise standart çift ve tek kişilik kişilik oda tipindedir.Otel odalarını iki farklı koridora ayıran ve ortada sirkülasyon alanı olan dijital akvaryum bulunmaktadır.Dijital akvaryum içi yönetici odası olarak tasarlanmıştır.yine her katta olduğu gibi bu katta da ikisi servis asansörü biri müşteri asansörü olmak üzere üç asansör ve bir adet housekeeping odası ve bir adet teknik oda bulunmaktadır.

4. KAT PLANI

Neurasea otel 4.katında 45 adet oda bulunmaktadır.Bu odalardan 6 tanesi Junıor suıt olarak tasarlanmıştır.Diğer odalar ise standart çift ve tek kişilik kişilik oda tipindedir.Otel odalarını iki farklı koridora ayıran ve ortada sirkülasyon alanı olan dijital akvaryum bulunmaktadır.Dijital akvaryum içi yönetici odası olarak tasarlanmıştır.yine her katta olduğu gibi bu katta da ikisi servis asansörü biri müşteri asansörü olmak üzere üç asansör ve bir adet housekeeping odası ve bir adet teknik oda bulunmaktadır.

ÇATI ARASI PLANI

Neurasea otel çatı arası katında 36 adet oda bulunmaktadır. Bu odalardan 7 tanesi Junıor suıt olarak tasarlanmıştır.Diğer odalar ise standart çift ve tek kişilik kişilik oda tipindedir.Otel odalarını iki farklı koridora ayıran ve ortada sirkülasyon alanı olan dijital akvaryum bulunmaktadır.Dijital akvaryum içi yönetici odası olarak tasarlanmıştır.yine her katta olduğu gibi bu katta da ikisi servis asansörü biri müşteri asansörü olmak üzere üç asansör ve bir adet housekeeping odası ve bir adet teknik oda bulunmaktadır.

KESİTLER

Neurasea otel AA kesitinde bodrum katta bulunan aktivitelerin resepsiyonu ve dinlenme alanı ; zemin katta resepsiyon lobi ve mağaza ;üst katlarda da yapının ortasıda konumlandırılmış dijital akvaryum gösterilmektedir.

AA KESİTİ

BB KESİTİ

Yaklaşık 9000 metrekarelik alana konumlandırılmış olan Neurasea otelin yatay alınan 1/100 kesitinde güney tarafından başlayarak açık havuz snack bar restaurant lobi resepsiyon alışveriş merkezi otopark ve üst katlarda da oda koridorları gösterilmektedir.

RENDER VE AI RESİMLER

NEURASEA OTEL LOBİSİ ZEMİN KATTA OTEL ANA GİRİŞİNİN HEMEN KARŞISINDA KONUMLANRILMIŞTIR.lOBİNİN ARKASINDA BULUNAN 10 METREKARE ÇAPINDA SİLİNDİR FORMDAKİ AKVARYUM DİJİTAL BİR AKVARYUMDUR.AKVARYUMUN İÇİ YÖNETİCİ ODASI OLARAK TASARLANMIŞTIR.AKVARYUMUN LOBİYE BAKAN TARAI İSE ASANSÖR OLARAK TASARLANMIŞTIR.

OTEL LOBİSİ 3D MODELLENMİŞ VE AI KULLANILARAK GÖRSELLEŞTİRİLMİŞTİR.
